Sistema da visão: | Offset do CCD AOTU | Eixo: | 60000rpm/min |
---|---|---|---|
Mude o cortador: | Especialização | Tamanho do PWB: | 320*320mm |
Suprimento de ar: | 4-6KG/cm2 | Instalação do vácuo: | Auto |
Realçar: | máquina do router do PWB do cnc,máquina do depanelizer do PWB |

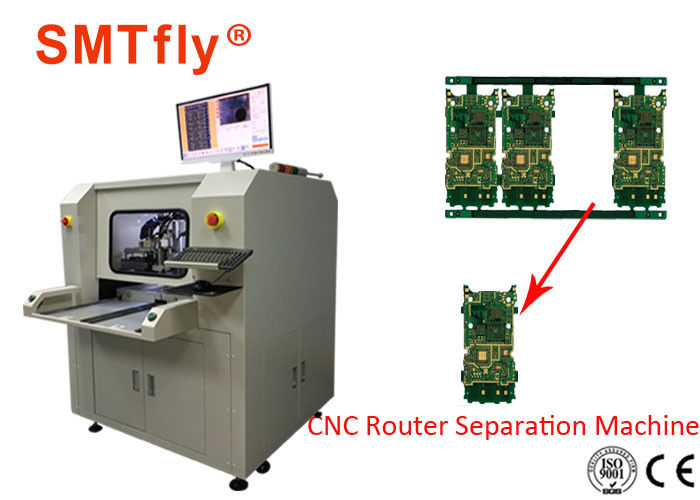

a máquina do PWB Depaneler de 320*320mm com o eixo 60000rpm/min para as placas de circuito da separação, SMTfly-F01-S caracteriza:
máquina do PWB Depaneler de 320*320mm com o eixo 60000rpm/min para placas de circuito da separação
Lista de peças:
I. Hardware | |
EIXO | Eixo de KAVO (modelo: 4025HY) |
CCD | Sony 520 alinha câmeras industriais |
LENTE | Computar EX2C |
Parafuso | Importações do parafuso da bola à terra da precisão de TBI |
Guia | HIWIN que alarga o trilho de guia linear importado |
MOTOR | Série de JiaBao LCF |
CARTÃO DO I/O CONTRONL | HFC PCI-9074 |
CARTÃO DO MOTORISTA CONTRONL | HFC PCI-9074 |
CARTÃO DE I/O | PCI-9074-64pcs/-38pcs |
Limpeza estática | Série de STATIC-ST401A |
Computador | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
Relação da máquina | AOC LCD17”, rato de Logitech |
2. software | |
Sistema de controlo | Profissional de Windows XP (Service3, v.3244) |
GUI da operação | Inglês Windows XP |
O programa edita | Inline |
Sistema da visão | Offset do CCD AOTU |
Sistema de controlo | Versão de F 1.2.88 |

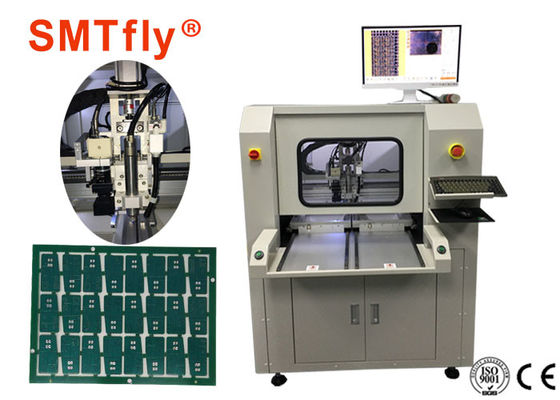

máquina do PWB Depaneler de 320*320mm com o eixo 60000rpm/min para placas de circuito da separação
Especificação:
Total | |
Dimensões (W*D*H) | 1250mm*1650mm*1450mm |
Peso | 650KG |
Offset da altura | 60~110mm |
Manipulador | |
Tipo do motor | Série de JiaBao |
Posicionando a repetibilidade | 0.001mm |
Área de funcionamento da linha central (máxima) | 650mm*560mm*50mm |
Estação de trabalho | |
Fixação do PWB | padrão, especialização |
Carga do PWB/descarregamento | manual |
Tamanho do PWB (máximo) | 320*320mm |
PWB densamente (máximo) | 5mm |
Fixturing | |
Rigidez que fixturing | Personalizado faça o dispositivo bonde |
Fixação de Fixturing | maquinaria |
Motor do eixo | |
Poder | 150W |
Eixo | 60000rpm/min |
Proteja | auto/refrigerar do vento |
Mude o cortador | Especialização |
Capacidade do roteamento | |
Velocidade do corte (máximo) | 80mm/s |
Conduzindo a velocidade (máximo) | 2500mm/s |
Precisão do corte | 0.01mm |
Sistema do vácuo | |
Poder do vácuo | 3.5KW C.A. 380V |
Vácuo | prumo |
Utilidades | |
Poder | 2.0KW AC380V |
Suprimento de ar | 4-6KG/cm2 |
Separador do router do PWB do CNC com repetibilidade de posicionamento de 0.01mm
É uma máquina sozinha do router do suporte projetada especialmente distribuir (para depanelize) os conjuntos (PCBA) da placa de circuito impresso nos conjuntos individuais. A máquina pode acomodar PCBs maior em sua configuração de duas tabelas com tamanho máximo do painel de 650mm x de 500mm. Seu software de controle avançado fornece a programação “visual” fácil de usar para a programação em linha rápida e exata.
