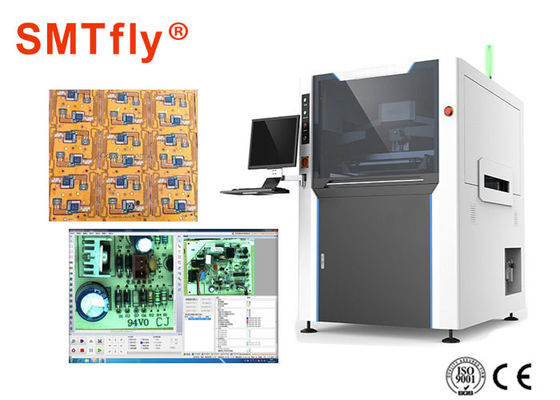

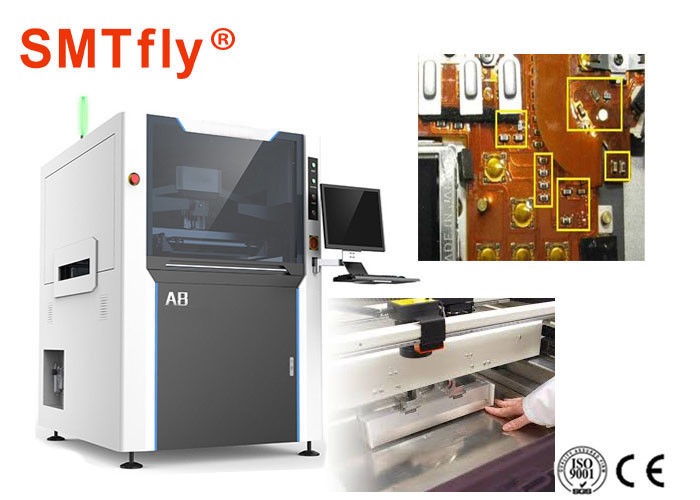

Máquina de impressão da pasta da solda da elevada precisão para o conjunto do PWB com estêncil
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Tempo de ciclo: | <7s> | Comutação do produto: | <5min> |
|---|---|---|---|
| Pressão do rodo de borracha : | 0~15Kg | espessura do PWB: | 0.4~6mm |
| Tamanho máximo do PWB do tamanho mínimo do PWB : | 50x50mm | Tamanho máximo do PWB: | 460*340mm |
| Velocidade do rodo de borracha : | 6~200mm/sec | Ângulo do rodo de borracha : | 60°/55°/45° |
| Realçar: | equipamento da inspeção da pasta da solda,sistema de inspeção da pasta da solda |
||
Impressão da Máquina-precisão da impressora da pasta da solda para o conjunto com estêncil, do PWB descrição SMTfly-A8:
1. Sistema da calibração da plataforma
Estrutura da plataforma de UVW, elevada precisão, grande rigidez e estrutura compacta
Enlace Triaxial, volume pequeno, elevada precisão
2. Sistema da base e da cremalheira
Panasonic de formação contínuo viaja de automóvel mais a haste de fio à terra original da elevada precisão da planta de Japão
Rigidez alta, estabilidade alta da estrutura simétrica esquerda e direita do quadro.
3. Sistema de estrada bonde
Disposição de circuito segura e concisa do gás do circuito
A estrada do gás do circuito erige os dois lados e a parte traseira da máquina, a manutenção é conveniente.
4. Sistema operacional
Fácil aprender a relação amigável fácil de usar da operação, com boa função homem-máquina do diálogo
O arquivo de programa tem o ensino e a navegação funciona, e cada etapa tem uma sugestão
Comute entre chinês e inglês
Tem o log da operação, a análise da gravação da falha e o diagnóstico.
5. Outras opções funcionais
Função automática da colagem do ponto
Função da exploração automática
Automático adicione a função da lata
A linha inteira controle fechado do laço
Temperatura constante e função da umidade
Malha de aço que obstrui a função
Outras funções podem ser personalizadas de acordo com a procura real do cliente.
Impressão da Máquina-precisão da impressora da pasta da solda para o conjunto do PWB com estêncil Specificaiton:
| Máquina | |
| Repita a precisão da posição | ±0.008mm |
| Precisão da impressão | ±0.02mm |
| Tempo de ciclo | <7s> |
| Comutação do produto | <5min> |
| Ar exigido | 4.5~6Kg/cm2 |
| Entrada de poder | C.A.: 220±10%, 50/60HZ 1Φ 3KW |
| Método de controle | Controle do PC |
| Dimensões da máquina | 1220 (L) X1355 (W) X1500 (H) milímetro |
| Peso da máquina | Aproximadamente: 1000Kg |
| Modelo | SMTfly-A 8 | ||
| Artigo | |||
| Quadros de tela | Tamanho mínimo | 470X370mm | |
| Tamanho máximo | 737X737mm | ||
| Espessura | 25~40mm | ||
| Tamanho do minuto do PWB | 50X50mm | ||
| Tamanho máximo do PWB | 460*340mm | ||
| Espessura do PWB | 0.4~6mm | ||
| Warpage do PWB | <1% | ||
| Altura do transporte | 900±40mm | ||
| Sentido do transporte | De direitas; Da direita para a esquerda; Esquerdo-esquerdo; Direito-direito | ||
| Velocidade de transporte | 1500mm/S máximo programável | ||
| Lugar da placa PWB |
Sistema de apoio | Tabela magnética de Pin/Up-down ajustada/bloco do apoio dedal à mão magnético/bloco de levantamento com macaco ajustável do contorno da plataforma |
|
| Apertando o sistema | aperto lateral, bocal do vácuo, | ||
| Cabeça de cópia | Duas cabeças de cópia motorizadas independente | ||
| Velocidade do rodo de borracha | 6~200mm/sec | ||
| Pressão do rodo de borracha | 0~15Kg | ||
| Ângulo do rodo de borracha | 60°/55°/45° | ||
| Tipo do rodo de borracha | De aço inoxidável (padrão), plástico | ||
| Velocidade da separação do estêncil | 0.1~20mm/sec programável | ||
| Sistema da limpeza | Seco, molhado, vácuo (programável) | ||
| Escalas de ajuste da tabela | X: ±10mm; Y: ±10mm; θ: ±2° | ||
Impressão da Máquina-precisão da impressora da pasta da solda para o conjunto do PWB com aplicação do estêncil:
